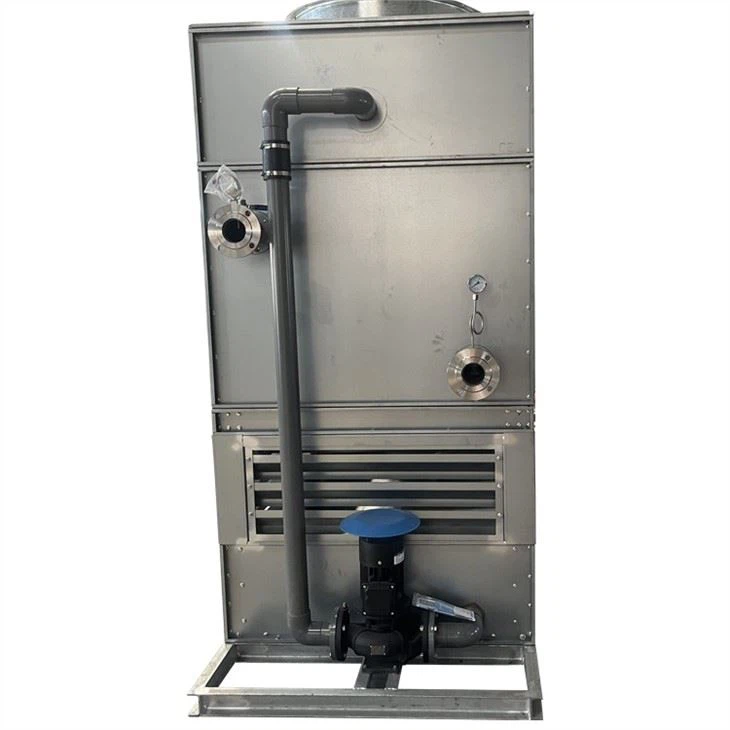

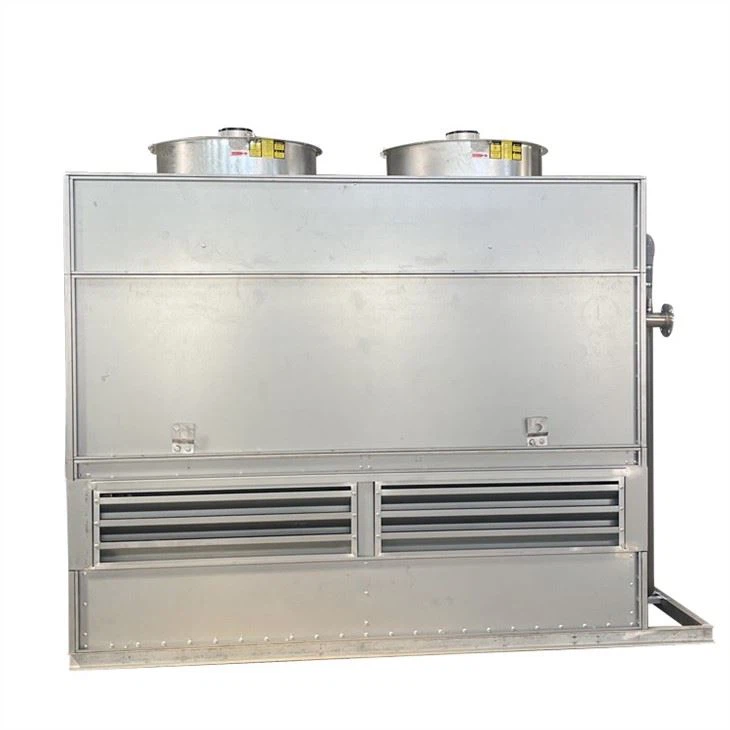

Wieża chłodnicza z zamkniętym obiegiem wody

Co to jest wieża chłodnicza z zamkniętym obiegiem wody?

W zamkniętej wieży chłodniczej rurowy wymiennik ciepła jest umieszczony w wieży, a efekt chłodzenia zapewnia wymiana ciepła między krążącym powietrzem, wodą rozpryskową na zewnątrz rury i wodą obiegową w rurze. Ponieważ woda obiegowa jest zamkniętą pętlą w rurze, może zapewnić, że jakość wody nie jest zanieczyszczona, co może dobrze chronić wydajne działanie głównego sprzętu i poprawić żywotność. Gdy temperatura na zewnątrz jest niska, system zraszaczy można zatrzymać, aby oszczędzać wodę.

W otwartej wieży chłodniczej woda chłodząca ma bezpośredni kontakt z powietrzem, więc po pewnym czasie woda chłodząca zostanie zanieczyszczona, co nie jest łatwe do czyszczenia, a następnie rurociąg zostanie zablokowany, a efekt wymiany ciepła sprzętu jest zmniejszona. Zamknięta wieża zimnej wody może uniknąć tej sytuacji i zapewnić, że krążące medium nie ma kontaktu ze środowiskiem zewnętrznym, zapewniając w ten sposób, że skład krążącego medium nie zmienia się, nie odparowuje, nie zużywa się i nie ma zanieczyszczeń, utrzymując działanie płyn czysty.

Zasada działania wieży chłodniczej z obiegiem zamkniętym

Zasada działania zamkniętej wieży chłodniczej to po prostu chłodzenie z obiegiem zamkniętym, które składa się z następujących systemów:

1. Cyrkulacja wewnętrzna: Schłodzone medium krążące przepływa i chłodzi się przez zamkniętą wiązkę rur i jest całkowicie odizolowane, zamknięte i nie ma kontaktu ze światem zewnętrznym.

2. Cyrkulacja zewnętrzna: znana również jako woda natryskowa, woda jest pompowana ze szczytu wieży i równomiernie rozpylana na zewnątrz wiązki rur wymiennika ciepła przez pompę natryskową o niskim udźwigu i wysokim przepływie, pokrytą cienką warstwą wody , ogrzewany przez medium o wysokiej temperaturze w rurze, a film wodny pochłania energię cieplną, jest przekształcany w utajone ciepło parowania, odparowywany do pary wodnej i odbiera energię cieplną.

3. System wymiany powietrza: Suche i zimne powietrze wpływa z dolnej części wiązki rur wymiennika ciepła, przepływa nad wiązką rur z dużą prędkością, prowadzi konwekcyjną wymianę ciepła ze ścianką rury i jednocześnie unosi parę wodną i zamienia się w gaz o wysokiej entalpii, który jest usuwany przez wentylator osiowy i wysyłany z wieży. Realizowany jest cel odprowadzania energii cieplnej na zewnątrz wieży.

4. Systemy pomocnicze: kratka wlotu powietrza, kolektor wody, system dystrybucji wody, system sterowania itp., Aby zapewnić normalne działanie zamkniętej wieży chłodniczej. W szczególności system sterowania automatycznie przełącza się między chłodzeniem powietrzem a chłodzeniem powietrzem plus tryb natrysku w zależności od temperatury wody wylotowej i tego, czy spełnia on wymagania procesu, całkowicie realizując automatyczne działanie bez ręcznej interwencji i realizując wydajne działanie oszczędzające wodę i energię elektryczną .

Zalety i wady zamkniętej wieży chłodniczej

W porównaniu z otwartą wieżą chłodniczą, zamknięta wieża chłodnicza ma oczywiste zalety, więc obecny system chłodzenia zasadniczo przyjmuje zamkniętą wieżę chłodniczą.

1. Zamknięta pętla

Krążące medium jest całkowicie zamknięte i całkowicie odizolowane od świata zewnętrznego. Może nie tylko chłodzić wodę, ale także chłodzić wszystkie inne płynne media, takie jak chłodzenie oleju, alkohole, czynniki chłodnicze, sole i inne płyny. Na przykład olej hydrauliczny nie może przenikać do wody. Ogniwa pośrednie płaszczowo-rurowych wymienników ciepła lub płytowych wymienników ciepła można teraz wprowadzić bezpośrednio do wiązki rur zamkniętej wieży chłodniczej.

2. Zmniejsz ślad

Nie ma potrzeby kopania stawów w celu przechowywania płynów dzięki całkowicie zamkniętej pętli w rurociągu lub sprzęcie. W ogólnym układzie fabryki na wczesnym etapie budowy można w pełni wykorzystać zasoby ziemi, a urządzenia produkcyjne, procesy i budynki można rozmieścić. Jeśli zamknięta wieża chłodnicza zostanie umieszczona na dachu budynku, jeszcze bardziej zmniejszy wykorzystanie gruntów i zaoszczędzi ogromne koszty gruntów.

3. Zmniejsz koszty operacyjne

Podczas pracy, chłodzenie powietrzem i chłodzenie powietrzem oraz natryskiwanie, te dwa tryby są przełączane automatycznie, bez ręcznej interwencji, oszczędzając koszty pracy, zużycia energii i wody oraz, w przeciwieństwie do procesu pracy w otwartej wieży, dodając dużą ilość chemikaliów, aby zapewnić skalowanie. problemy powodowane przez glony, oszczędzaj na kosztach chemikaliów.

4. Popraw wydajność produkcji i zmniejsz liczbę awarii

Ponieważ zapewniona jest temperatura i skład wody obiegowej, sprzęt do produkcji procesowej ma gwarancję schłodzenia, zmniejszenia liczby awarii i konserwacji oraz pełnego czasu pracy, co pośrednio poprawia wydajność produkcji.

5. Wydłuż żywotność sprzętu produkcyjnego

Stabilny skład i jakość krążącej wody może w czasie odprowadzać energię cieplną urządzeń produkcyjnych, a wewnętrzny układ chłodzenia nie jest zablokowany ani skorodowany, co przedłuża żywotność sprzętu.

6. Brak zmian w składnikach

Ze względu na izolację od świata zewnętrznego skład ośrodka jest stabilny, tylko chłodzenie i chłodzenie, jeśli nie zmieni się z powodu chłodzenia, skład się nie zmieni.

7. Brak parowania

Nie ma kontaktu z atmosferą, zmienia się tylko temperatura i nie powstaje para wodna. Całkowita pojemność płynu nie zostanie zmniejszona i nie ma potrzeby dodawania nowego płynu.

8. Brak skalowania

Jony wapnia i magnezu rozpuszczają się w nim, ponieważ nie dochodzi do odparowania ani uzupełnienia nowej cieczy, całkowita liczba jonów pozostaje niezmieniona, a całkowita objętość roztworu pozostaje niezmieniona. Zgodnie z definicją koncentracji stosunek ilości do objętości nigdy się nie zmieni. Nawet jeśli znajdzie się w nim pewna ilość jonów wapnia i magnezu, nie będzie się on skalował, ponieważ nie przekracza swojego nasycenia. Ze względów bezpieczeństwa ogólne medium obiegowe nadal przyjmuje obieg czystej wody, co może lepiej zapewnić, że cały system nie skaluje się.

9. Brak zanieczyszczeń

Niezależnie od tego, czy są to urządzenia produkcyjne, rurociągi systemowe czy zamknięte wieże chłodnicze, wszystkie są odizolowane od świata zewnętrznego i żadne zewnętrzne zanieczyszczenia nie mogą się przedostać. W związku z tym zwróć uwagę na 2 punkty. Po pierwsze, nie przechowuj w basenie, aby zapobiec przedostawaniu się i parowaniu zanieczyszczeń. Po drugie, dodaj chemikalia, takie jak inhibitory korozji, aby zapobiec korozji metalu na wewnętrznej ścianie sprzętu lub przechodzących przez nie rurociągów, co powoduje zanieczyszczenia i blokowanie rurociągów lub akcesoriów.

Oto specyfikacje wieży chłodniczej z zamkniętym obiegiem wody 400T:

Należy skupić się na innych kwestiach:

1. Środki przeciw zamarzaniu na okazje, które w zasadzie nie są używane zimą

Jeśli zamknięta wieża chłodnicza nie musi być używana w zimie, woda rozpryskowa i woda obiegowa muszą zostać spuszczone, gdy jest wyłączona. Wieża chłodnicza przyjmuje trójwymiarową nachyloną strukturę w konstrukcji wymiennika ciepła, aby zapewnić płynny przepływ wody i czyste opróżnianie. Górna część wymiennika ciepła jest wyposażona w konstrukcję zaworu powietrznego, a sprężone powietrze może być wprowadzane w celu ułatwienia opróżniania w razie potrzeby.

2. Problem z płynem niezamarzającym w niektórych okresach czasu

Środek przeciw zamarzaniu zamkniętej wieży chłodniczej składa się z dwóch części: układu wody zraszającej i wewnętrznego układu wody obiegowej (woda zmiękczona).

W przypadku problemu przeciwzamrożeniowego systemu wody zraszającej, zwykle dodaje się grzałkę elektryczną do miski wodnej, która jest zwykle włączana, gdy woda w sprayu jest niższa niż 5 stopni i zatrzymywana, gdy temperatura przekracza 8 stopni. Sonda temperatury przesyła sygnał do szafy sterowniczej, aby automatycznie sterować włączaniem i wyłączaniem nagrzewnicy elektrycznej. Dobór mocy nagrzewnicy elektrycznej dobierany jest w zależności od objętości wody obiegowej i temperatury powietrza zewnętrznego.

Jako środek zapobiegający zamarzaniu wewnętrznego układu wody obiegowej można dodać roztwór glikolu etylenowego lub dodać elektryczny sprzęt grzewczy. Receptura roztworu glikolu etylenowego może być konsultowana przez naszą firmę.

W przypadku większych systemów chłodzenia można rozważyć wykopanie basenu w celu wlania do niego wody rozpryskowej, co może zaoszczędzić na kosztach energii elektrycznej dzięki działaniu ogrzewania elektrycznego, a także może umieścić leki w basenie w celu poprawy jakości wody rozpryskowej.

3. Problem przeciwzamrożeniowy przy eksploatacji całorocznej

W przypadku zamkniętej wieży chłodniczej, która działa przez cały rok, jeśli jest wyposażona w elektroniczny system sterowania, liczba wież chłodniczych może się zmieniać ze względu na zmianę obciążenia głównego systemu, dlatego należy również wziąć pod uwagę problem płynu niezamarzającego.
